在精密自动化领域，0.1mm的偏差可能意味着一整批工件的报废。而决定这0.1mm的，往往藏在大多数人看不懂的一个参数里——回程间隙。
一、回程间隙到底是什么？先搞懂这个"隐形杀手"
1.1 定义：齿轮间的"空行程"
回程间隙（Backlash，又称背隙、间隙）是指行星减速机输入端固定时，输出端顺时针和逆时针旋转，在承受±2%额定扭矩的情况下，产生的微小角位移。
简单说：电机转了，但因为齿轮间有缝隙，输出轴要滞后一点点才跟着动。这个"滞后量"就是回程间隙。
单位是弧分（Arcmin），1弧分 = 1/60度。一个圆360度 = 21,600弧分。
1.2 弧分换算成实际位移，才直观
弧分是角度单位，但工程师关心的是线性位移偏差。
换算公式：
b = 2 × π × r × a / 360
b：线性偏差（mm）
r：转盘半径（mm）
a：回程间隙（度）
b：线性偏差（mm）
r：转盘半径（mm）
a：回程间隙（度）
举个例子：
| 回程间隙 | 转盘半径500mm时的偏差 | 转盘半径1000mm时的偏差 |
|---|---|---|
| 1弧分 | 0.15mm | 0.29mm |
| 3弧分 | 0.44mm | 0.87mm |
| 5弧分 | 0.73mm | 1.45mm |
| 7弧分 | 1.02mm | 2.03mm |
看明白了吗？同样的回程间隙，转盘越大，末端偏差被放大得越厉害。这就是为什么大型分度盘、旋转台对减速机精度要求更高的原因。
二、回程间隙如何"吃掉"你的定位精度？
2.1 单向运动：间隙"藏"起来了
如果电机只往一个方向转——比如传送带、卷绕机——齿轮始终咬合同一侧，回程间隙几乎不影响定位精度。
这时候选普通精度减速机（7-15弧分）就够了，省钱。
2.2 往复运动：间隙的杀伤力翻倍
一旦涉及正反转切换——比如机械手、CNC刀库、分度转盘、激光切割头——问题就来了：
- 电机先正转，齿轮咬合A侧齿面
- 停止后，输出端因负载惯性停在原位
- 电机反转，但齿轮要先"跨过"那个间隙，才能咬合B侧齿面
- 输出轴滞后了一个回程间隙的量
结果：重复定位精度直接劣化一个回程间隙的量级。
3弧分的减速机，往复运动时的重复定位误差就是±3弧分，换算到500mm半径就是±0.44mm。如果你的工艺要求±0.1mm，这就直接翻车了。
2.3 累积误差：多轴联动的噩梦
在多轴联动系统（SCARA机器人、多关节机械臂）中，每个关节的减速机都贡献一份回程间隙，误差会叠加。
- 关节1：3弧分
- 关节2：3弧分
- 关节3：5弧分
- 末端执行器的位置误差 = 各关节误差的矢量叠加
这就是为什么高端六轴机器人宁愿用谐波减速机或RV减速机，把回程间隙压到1弧分甚至30弧秒以内。
三、不同应用场景，到底需要多少弧分？
| 应用场景 | 推荐回程间隙 | 原因 | 典型设备 |
|---|---|---|---|
| 光学/半导体检测 | ≤1弧分 | 纳米级精度要求，任何偏差都影响成像 | 晶圆检测台、AOI设备 |
| CNC机床刀库 | ≤3弧分 | 频繁换刀，重复定位决定加工一致性 | 加工中心、雕铣机 |
| 3C电子装配 | ≤3弧分 | 0.1mm级贴装精度，间隙影响良率 | 手机贴装机、SMT设备 |
| 锂电池叠片 | ≤5弧分 | 隔膜张力控制，允许一定偏差 | 叠片机、卷绕机 |
| 普通输送/卷绕 | 7-15弧分 | 单向运动为主，精度要求低 | 传送带、包装机 |
| 起重/工程机械 | 15弧分以上 | 大扭矩优先，精度次要 | 吊车、挖掘机 |
选型口诀：往复运动看精度，单向运动看扭矩；精度不够加闭环，预算够上高精度。
四、回程间隙越小越好？别盲目追求极限
4.1 小间隙的代价
- 成本翻倍：从7弧分压到3弧分，价格可能涨30-50%；从3弧分压到1弧分，再涨一倍
- 磨损加速：间隙太小，齿轮热膨胀后容易卡死，寿命下降
- 效率降低：过紧的咬合增加摩擦，传动效率降低
4.2 合理选型比盲目追高更聪明
| 策略 | 适用场景 | 成本效果 |
|---|---|---|
| 选合适间隙的减速机 | 大多数场景 | 最优性价比 |
| 减速机+编码器闭环 | 中等精度往复运动 | 精度提升2-3倍 |
| 高精度减速机+闭环 | 高端精密定位 | 精度最高，成本最高 |
| 双电机消隙（高端方案） | 超大直径转盘 | 机械消隙，零回程 |
对于90%的自动化项目，≤3弧分的行星减速机配合伺服闭环，已经能满足±0.05mm级的定位需求，没必要硬上谐波或RV。
五、江捷精密JD系列：≤3弧分的实战表现
聊完理论，说个实际产品——江捷精密JD系列行星减速机。
核心参数
- 回程间隙：≤3弧分（标准型），高精度型可达1弧分以内
- 齿轮精度：ISO 1328 5级，磨齿工艺
- 减速比覆盖：3:1 / 4:1 / 5:1 / 7:1 / 10:1（单级），可定制组合
- 设计寿命：>30,000小时（日均10万次启停工况）
典型应用场景实测
汽车线束全自动剥线机：
- 需求：送线长度精度±0.05mm，剥皮速度6000次/小时
- 方案：JD系列减速机 + 伺服电机
- 结果：送线长度误差控制在±0.03mm，回程间隙≤3弧分确保正反转切换时的重复定位一致性
端子压接机：
- 需求：压接高度闭环控制，精度±0.01mm
- 方案：JD系列 + 滚珠丝杠
- 结果：1200-2000次/小时节拍下，压接精度稳定

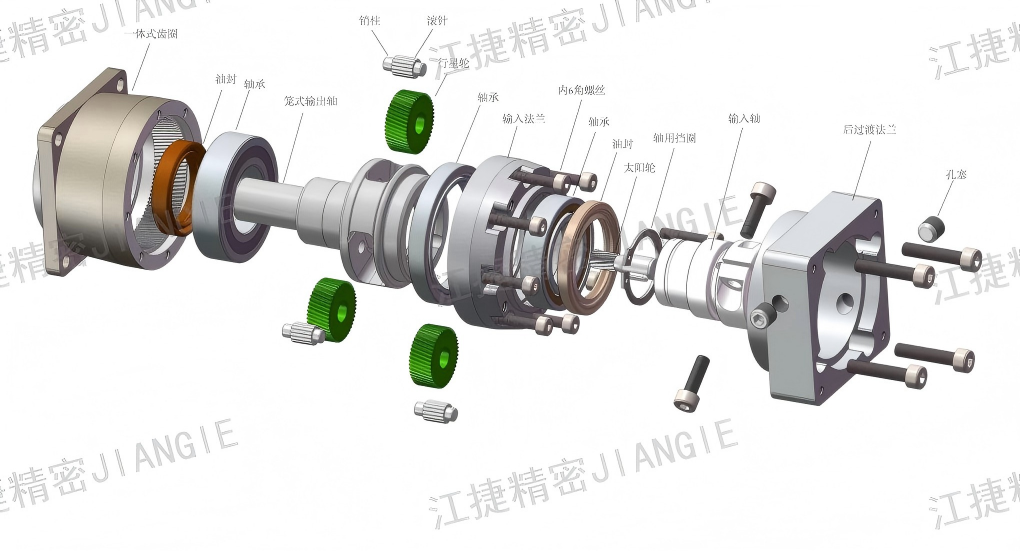

为什么JD系列能把间隙压到3弧分以内？
- 磨齿工艺：相比普通滚齿，磨齿能把齿形误差控制在微米级，啮合更紧密
- 预紧消隙结构：通过轴承预紧和齿轮相位调整，主动消除部分间隙
- 深沟球轴承：额定动载荷提升30%，频繁启停下的间隙稳定性更好
江捷精密JD系列行星减速机，≤3弧分回程间隙，适配各品牌伺服电机，提供免费选型咨询。
官网：www.jiangie.com | 华东：189-2152-0788 | 华南：137-1216-4883
六、回程间隙检测：你的减速机真的达标吗？
6.1 标准测量方法
- 固定输入端（电机侧）
- 输出端安装长力臂（方便读数）
- 在输出端加载±2%额定扭矩
- 用千分表测量力臂末端的位移量
- 换算成角位移：测量20个点，取最大值
6.2 快速自检小技巧
如果没有专业设备，可以用激光笔粗略检测：
- 输出端装一个长指针（500mm以上）
- 指针末端贴反光纸，对准墙壁
- 正转到位，标记光点位置
- 反转回到同一指令位置，看光点偏移
- 偏移量 ÷ 指针长度 = 角度偏差，换算成弧分
这个方法不够精确，但能快速判断减速机是不是"虚标精度"。
七、总结：回程间隙选型的核心逻辑
- 先看运动方式：单向运动对间隙不敏感，往复运动必须严控
- 再看放大系数：转盘半径越大，间隙的线性偏差被放大得越厉害
- 然后看精度需求：±0.1mm级的应用，3弧分通常是分水岭
- 最后看预算闭环：高精度减速机+编码器闭环，比单纯买更贵的减速机更划算
一句话：回程间隙不是越小越好，而是越匹配你的应用场景越好。≤3弧分的行星减速机，已经能覆盖80%的精密自动化需求——江捷精密JD系列就是这个区间的典型代表。
